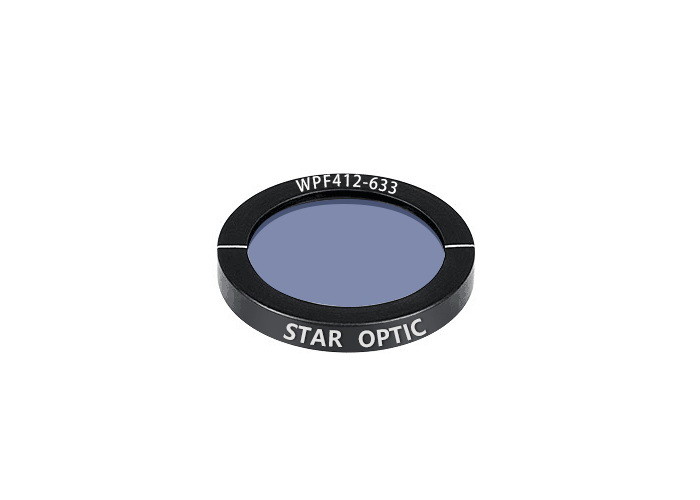

Lames d'onde d'ordre zéro λ/4 quart

Aperçu:

Par rapport à la conception normale à deux plaques, les plaques d'onde d'ordre zéro ayant une épaisseur relativement plus grande qui réduit l'angle de champ, les plaques d'onde d'ordre zéro véritables sont constituées d'une plaque très fine ou cimentées avec un substrat BK7, ce qui garantit le meilleur angle de champ, température et performances en longueur d'onde.


Si l'angle entre le vecteur champ électrique du faisceau incident polarisé linéairement et le plan principal retardateur de la lame quart d'onde est de 45°, le faisceau émergent est polarisé circulairement.Lorsqu'une plaque quart d'onde est à double passage, comme par réflexion miroir, elle agit comme une plaque demi-onde et fait tourner le plan de polarisation à un certain angle.Les plaques quart d'onde sont utilisées pour créer une polarisation circulaire à partir de la polarisation linéaire ou vice versa, ainsi que pour l'ellipsométrie, le pompage optique, la suppression des réflexions indésirables et l'isolation optique.

La vraie plaque d'onde d'ordre zéro est également un cas idéal de plaque d'onde optique pour les applications où un grand angle de champ est nécessaire, comme les systèmes d'imagerie.


Principales caractéristiques deVéritable plaque d'onde d'ordre zéro :

• Acceptation des grands angles
• Insensible à la température
• Large bande passante spectrale



Spécifications générales de la plaque quart d'onde True Zero Order λ/4 :




Produits standards deVéritable ordre zéroLame quart d'onde λ/4 :




Graphique de retard deVéritable plaque d'onde d'ordre zéro:
