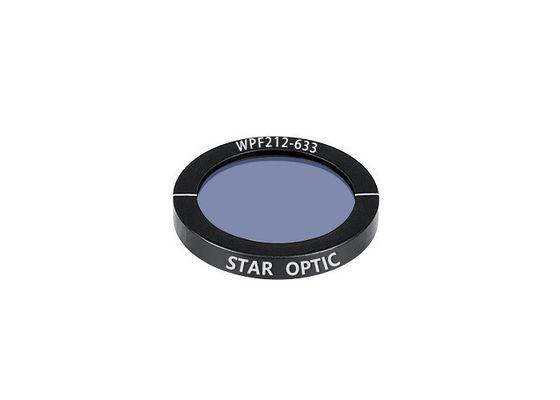

Grande plaque d'onde optique d'angle de champ 12,7 mm véritable plaque d'onde d'ordre zéro

  • Large Feild Angle Optical Waveplate 12.7mm True Zero Order Waveplate
Lieu d'origine Wuhan, Chine
Nom de marque STAR OPTIC
Certification RoHS, ISO9001
Numéro de modèle WPF
Quantité de commande min 1 pc
Prix negotiable
Détails d'emballage Emballage sûr et sans poussière
Délai de livraison Négociable
Conditions de paiement T/T, Western Union, Paypal
Capacité d'approvisionnement 50000 pièces/mois

Contactez-moi pour des échantillons gratuits et des coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez des inquiétudes, nous fournissons une aide en ligne 24 heures sur 24.

x
Détails sur le produit
Nom du produit Véritable plaque demi-onde λ/2 d'ordre zéro Matériel Quartz cristallin + BK7
Retardement demi-onde(λ/2) Taper Cimenté
Caractéristique principale Acceptation des grands angles enrobage AR enduit des deux côtés
Mettre en évidence

Plaque d'onde optique à grand angle de champ

,

plaque d'onde optique 12

,

7 mm
Laisser un message
Description de produit

Véritable plaque demi-onde Λ/2 d'ordre zéro, grand angle de champ, pour systèmes d'imagerie

Aperçu:

Par rapport à la conception normale à deux plaques, les plaques d'onde d'ordre zéro ayant une épaisseur relativement plus grande qui réduit l'angle de champ, les plaques d'onde d'ordre zéro véritables sont constituées d'une plaque très fine ou cimentées avec un substrat BK7, ce qui garantit le meilleur angle de champ, température et performances en longueur d'onde.La vraie plaque d'onde d'ordre zéro est largement utilisée dans les laboratoires laser et les instruments optiques.La vraie plaque d'onde d'ordre zéro est également un cas idéal de plaque d'onde optique pour les applications où un grand angle de champ est nécessaire, comme les systèmes d'imagerie.





Principales caractéristiques deVéritable plaque d'onde d'ordre zéro :

  • Acceptation des grands angles
  • Sensibilité aux basses températures
  • Large bande passante spectrale





Spécifications générales de la plaque d'onde True Zero Order :

Matériel Quartz cristallin + BK7
Tolérance dimensionnelle +0.0/-0.2mm
Qualité de surface 20/10 gratter et creuser
Ouverture claire >90% zone centrale
Distorsion du front d'onde <λ/8@632.8nm
Parallélisme <1 seconde d'arc
Tolérance de retard <λ/300
Vague standard

demi-onde(λ/2)
enrobage Revêtement AR des deux côtés, R<0,25 % par face à la longueur d'onde centrale
Seuil de dégâts >500mJ/cm2, 20ns, 20Hz à 1064nm







Produits standards deVéritable ordre zéroλ/2Plaque demi-onde:

Numéro d'article Taper

Diamètre

(mm)

Retardement

(λ)

Longueur d'onde

(nm)

Ouverture claire

(mm)
WPF212-633 Cimenté 12.7 λ/2 633 11.5
WPF225-633 Cimenté 25.4 λ/2 633 22,9
WPF212-780 Cimenté 12.7 λ/2 780 11.5
WPF225-780 Cimenté 25.4 λ/2 780 22,9
WPF212-795 Cimenté 12.7 λ/2 795 11.5
WPF225-795 Cimenté 25.4 λ/2 795 22,9
WPF212-852 Cimenté 12.7 λ/2 852 11.5
WPF225-852 Cimenté 25.4 λ/2 852 22,9
WPF212-894 Cimenté 12.7 λ/2 894 11.5
WPF225-894 Cimenté 25.4 λ/2 894 22,9
WPF212-1310 Cimenté 12.7 λ/2 1310 11.5
WPF225-1310 Cimenté 25.4 λ/2 1310 22,9
WPF212-1550 Cimenté 12.7 λ/2 1550 11.5
WPF225-1550 Cimenté 25.4 λ/2 1550 22,9







Graphique de retard deVéritable plaque d'onde d'ordre zéro:



Plaque d'onde d'ordre zéro 633nm Ture

Grande plaque d'onde optique d'angle de champ 12,7 mm véritable plaque d'onde d'ordre zéro 0

Plaque d'onde d'ordre zéro 780nm Ture

Grande plaque d'onde optique d'angle de champ 12,7 mm véritable plaque d'onde d'ordre zéro 1

Plaque d'onde d'ordre zéro Ture 795nm

Grande plaque d'onde optique d'angle de champ 12,7 mm véritable plaque d'onde d'ordre zéro 2

Plaque d'onde d'ordre zéro 852nm Ture

Grande plaque d'onde optique d'angle de champ 12,7 mm véritable plaque d'onde d'ordre zéro 3

Plaque d'onde d'ordre zéro 894nm Ture

Grande plaque d'onde optique d'angle de champ 12,7 mm véritable plaque d'onde d'ordre zéro 4

Plaque d'onde d'ordre zéro 1310nm Ture

Grande plaque d'onde optique d'angle de champ 12,7 mm véritable plaque d'onde d'ordre zéro 5

Plaque d'onde d'ordre zéro 1550nm Ture

Grande plaque d'onde optique d'angle de champ 12,7 mm véritable plaque d'onde d'ordre zéro 6
