Cristal LiNbO3 de structure cristalline trigonale de cristaux laser 5200nm à faible coût

  • Low Cost 5200nm Laser Crystals Trigonal Crystal Structure LiNbO3 Crystal
Lieu d'origine Wuhan, Chine
Nom de marque STAR OPTIC
Certification RoHS, ISO9001
Numéro de modèle LNO
Quantité de commande min 1 pc
Prix negotiable
Détails d'emballage Emballage sûr et sans poussière
Délai de livraison Négociable
Conditions de paiement T/T, Western Union, Paypal
Capacité d'approvisionnement 50000 pièces/mois

Contactez-moi pour des échantillons gratuits et des coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez des inquiétudes, nous fournissons une aide en ligne 24 heures sur 24.

x
Détails sur le produit
Nom du produit Cristal biréfringent LiNbO3 Applications dispositifs de communication par fibre
Avantage Matériel d'idée pour les isolateurs, les circulateurs, les déplaceurs de faisceau Structure cristalline Trigone
Dureté de Mohs 5 Seuil de dommages 200 MW/cm2
Mettre en évidence

Cristaux laser 5200 nm

,

cristal LiNbO3 5200 nm

,

cristaux laser Structure cristalline trigonale
Laisser un message
Description de produit

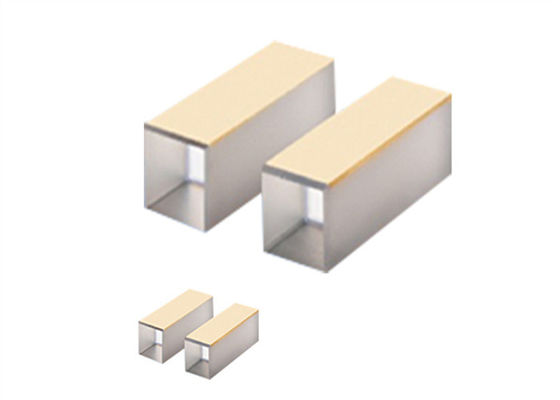

Cristal biréfringent LiNbO3

Aperçu:

Niobate de lithium (LiNbO3)est largement utilisé dans les dispositifs de communication par fibre en tant que cristal biréfringent.Il possède de bonnes propriétés mécaniques et physiques et est idéal pour les composants polarisants optiques en raison de sa large plage de transparence et de son faible coût.C'est un excellent matériau dans les applications de communication par fibre telles que les isolateurs, les circulateurs, les déplaceurs de faisceau et d'autres optiques polarisantes.







Spécifications générales de LiNbO3 :

Dimension Dia:3-4mm, L:1-100mm(une autre taille est disponible)
Tolérance dimensionnelle Axe Z : +/- 0,2 mm, axe X : +/- 0,1 mm, axe Y : +/- 0,1 mm
Chanfreiner <0,5×45°
Précision d'orientation Axe Z :<+/-5', axe X et axe Y :<+/-10'
Parallélisme <20 secondes d'arc
Gratter/Creuser 10/5@MIL-O-13830A
Platitude λ/8@633nm
Distorsion du front d'onde λ/4@633nm
Revêtement AR AR@1064nm R<0.2%







Propriétés physiques et optiques de LiNbO3 :

Structure en cristal Trigone, groupe d'espace R3c
Paramètres de cellule a = 0,515Å, c = 13,863Å, Z = 6Å
Point de fusion 1255±5oC
Point Curie 1140±5oC
Dureté de Mohs 5
Densité 4,64 g/cm3
Coefficient d'absorption ~ 0,1 %/cm à 1 064 nm
Solubilité insoluble dans H2O
Constante diélectrique relative eJ11/e0: 85
eJ33/e0: 29.5
Coefficients de dilatation thermique(@25oC) ||un, 2,0 x 10-6/K
||c, 2,2 × 10-6/K
Conductivité thermique 38W/m/K @ 25oC
Plage de transparence 420-5200 nm
Homogénéité optique ~ 5 x 10-5/cm
Équations de Sellmeier (λ en um) no2(λ) = 4,9048+0,11768/(λ2- 0,04750) - 0,027169 λ2
ne2(λ) = 4,5820+0,099169/(λ2- 0,04443) - 0,021950 λ2
Coefficients NLO ré33= 34,4 h/V
ré31= ré15= 17h95/V
ré22= 15h07/V
Coefficients électro-optiques gJ33= 32 pm/V, gS33= 31h/V
gJ31= 22 h/V, gS31= 20 h 6/V
gJ22= 6,8 pm/V, gS22= 15h40/V
Tension demi-onde, CC Champ électrique ||z, lumière ^ z 3.03KV
Champ électrique ||x ou y, lumière ||z 4,02 KV
Coefficients d'efficacité NLO réeff=17h00/V ou ~14,6xj36(KDP) pour doubler la fréquence 1300nm ;
réeff=17h30/V ou ~13,6xj36(KDP) pour OPO pompé à 1300 nm ;
réeff=17h6/V ou ~45xj36(KDP) pour une structure quasi-accordée en phase ;
Seuil de dégâts 200 MW/cm2
