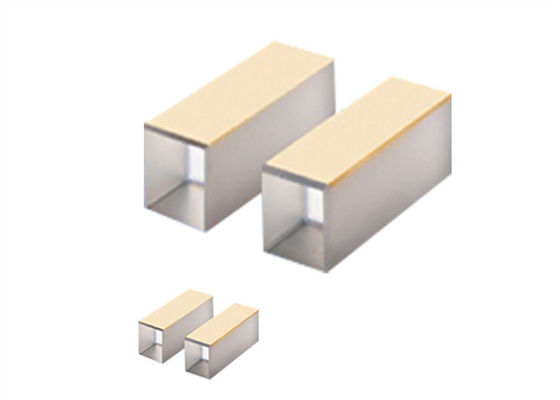

E-O Crystal LiNbO3 doublant la fréquence des modulateurs de phase 1064nm Z coupe X électrodes de face

  • E-O Crystal LiNbO3 frequency doubling 1064nm phase modulators Z cut X face electrodes
Lieu d'origine Wuhan, Chine
Nom de marque STAR OPTIC
Certification RoHS, ISO9001
Numéro de modèle LiNbO3
Quantité de commande min 1 pc
Prix negotiable
Détails d'emballage Emballage sûr et sans poussière
Délai de livraison Négociable
Conditions de paiement T/T, Western Union, Paypal
Capacité d'approvisionnement 50000 pièces/mois

Contactez-moi pour des échantillons gratuits et des coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez des inquiétudes, nous fournissons une aide en ligne 24 heures sur 24.

x
Détails sur le produit
Nom du produit E-O Cristal LiNbO3 Applications -commutateurs pour lasers Nd:YAG, Nd:YLF, Ti:Sapphire,
Chaîne de transparent 420-5200nm Structure cristalline trigone, groupe d'espace R3c
Couper Z-coupe Dureté de Mohs 5
Mettre en évidence

Cristal LiNbO3 E-O

,

cristaux laser E-O

,

cristal LiNbO3 de 0
Laisser un message
Description de produit

Cristal EO LiNbO3

Aperçu:

Cristaux de LiNbO3sont largement utilisés comme doublage de fréquence pour les longueurs d'onde supérieures à 1 μm et les oscillateurs paramétriques optiques (OPO) pompés à 1064 nm ainsi que les dispositifs quasi-accordés en phase (QPM).En raison de leurs grands coefficients électro-optiques et acousto-optiques, les cristaux de LiNbO3 sont le matériau le plus couramment utilisé pour les cellules pockel, les commutateurs Q pour les lasers Nd: YAG, Nd: YLF, Ti: saphir et les modulateurs de phase, les substrats de guide d'ondes, la surface tranches d'ondes acoustiques (SAW), etc.

La lumière se propage dans la direction de l'axe z et les électrodes s'appliquent aux faces x







Spécifications générales deCristaux de LiNbO3:

Tolérance dimensionnelle ±0.1mm
Tolérance angulaire ±0.5deg
Qualité de surface 20/10 Gratter et creuser
Ouverture claire >90 %
Planéité de surface <λ/8@633nm
Distorsion du front d'onde <λ/4@633nm
Parallélisme <20 secondes d'arc
Perpendicularité <5 minutes d'arc
Revêtement AR R<0,25 % @ longueur d'onde centrale
Seuil de dégâts >5J/cm2, 20ns, 20Hz, 1064nm







Produits standard de cristaux de LiNbO3 :

PN. Matériel

Dimension

(mm)

Longueur

(mm)

 Couper Surface d'extrémité Surface latérale
LNO3315

LiNbO3

 3X3 15 Coupe en Z

AR/AR@1064nm

X Face Au Électrodes
LNO4415

LiNbO3

 4X4 15 Coupe en Z

AR/AR@1064nm

X Face Au Électrodes
LNO6625

LiNbO3

 6X6 25 Coupe en Z

AR/AR@1064nm

X Face Au Électrodes
LNO9925

LiNbO3

 9X9 25 Coupe en Z

AR/AR@1064nm

X Face Au Électrodes







Propriétés physiques et optiques de Cristaux de LiNbO3 :

Structure en cristal Trigone, groupe d'espace R3c
Paramètres de cellule un = 0,515A, c = 13,863A, Z = 6A
Point de fusion 1255±5oC
Point Curie 1140±5oC
Dureté de Mohs 5
Densité 4,64 g/cm3
Coefficient d'absorption ~ 0,1 %/cm à 1 064 nm
Solubilité insoluble dans l'eau
Constante diélectrique relative eJ11/e0: 85
eJ33/e0: 29.5
Coefficients de dilatation thermique(@25oC) ||un, 2,0 x 10-6/K
||c, 2,2 × 10-6/K
Conductivité thermique 38W/m/K @ 25oC
Plage de transparence 420-5200nm
Homogénéité optique ~5 x 10-5/cm
Équations de Sellmeier( λ en um) no2= 4,9048+0,11768/(λ2- 0,04750) - 0,027169λ2
ne2= 4,5820+0,099169/(λ2- 0,04443) - 0,021950λ2
Coefficients NLO ré33= 34,4 h/V
ré31= ré15= 17h95/V
ré22= 15h07/V
Coefficients électro-optiques gJ33= 32 pm/V, gS33= 31h/V
gJ31= 22 h/V, gS31= 20 h 6/V
gJ22= 6,8 pm/V, gS22= 15h40/V
Tension demi-onde, CC Champ électrique ||z, lumière ⊥z 3,03 KV
Champ électrique ||x ou y, lumière ||z 4,02 KV
Coefficients d'efficacité NLO réeff=17h00/V ou ~14,6xj36(KDP) pour doubler la fréquence 1300nm ;
réeff=17h30/V ou ~13,6xj36(KDP) pour OPO pompé à 1300 nm ;
réeff=17h6/V ou ~45xj36(KDP) pour une structure quasi-accordée en phase ;
Seuil de dégâts 200 MW/cm2
