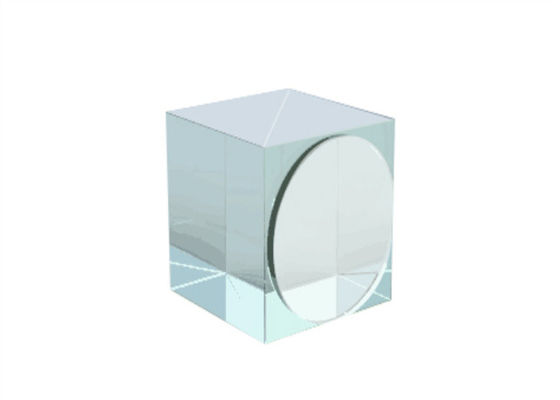

L'isolateur optique en cristal de quartz 12,7 mm isole la lumière polarisée linéaire

  • Crystal Quartz Optical Isolator 12.7mm Isolate Linear Polarized Light
Lieu d'origine Wuhan, Chine
Nom de marque STAR OPTIC
Certification RoHS, ISO9001
Numéro de modèle ISO
Quantité de commande min 1 pc
Prix negotiable
Détails d'emballage Emballage sûr et sans poussière
Délai de livraison Négociable
Conditions de paiement T/T, Western Union, Paypal
Capacité d'approvisionnement 50000 pièces/mois

Contactez-moi pour des échantillons gratuits et des coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez des inquiétudes, nous fournissons une aide en ligne 24 heures sur 24.

x
Détails sur le produit
Nom du produit Isolant optique Constructure PBS + quart de plaque d'onde
Matériel Cristal Quartz & BK7 Caractéristique Isolation passive de la lumière polarisée linéairement
Isolement 20db enrobage Revêtement sensible hypo polarisant, toutes les faces d'entrée et de sortie sont revêtues d'AR
Mettre en évidence

Isolateur optique haute puissance 12

,

7 mm

,

polarisation circulaire linéaire 12
Laisser un message
Description de produit

Isolateur optique, isolation passive de la lumière polarisée linéairement, PBS + quart de plaque d'onde

Aperçu:

L'isolateur optique est une combinaison d'un cube séparateur de faisceau polarisant (PBS) et d'une plaque quart d'onde en quartz.La lumière incidente est polarisée linéairement par le PBS et convertie en polarisation circulaire par la lame quart d'onde lorsque la lumière la traverse pour la première fois.Toute partie du faisceau émergent réfléchie dans l'isolateur et traverse une seconde fois la lame quart d'onde sera convertie en un faisceau polarisé linéairement qui est perpendiculaire au faisceau d'entrée.Ce faisceau est alors bloqué par le PBS et il ne reviendra pas sur le chemin d'entrée d'origine du système.


Spécifications générales de l'isolateur optique :

Matériel Cristal Quartz & BK7
Tolérance dimensionnelle ±0.2mm
Qualité de surface 60/40
Ouverture claire >90 %
Distorsion du front d'onde transmis <λ/4@632.8nm
Déviation du faisceau <3 minutes d'arc
Isolation >20dB
Transmission Tp>95 %, Ts<1 %
Réflexion Rs>99%, Rp<5%
Revêtement AR R<0.25%@ longueur d'onde centrale sur toutes les entrées
Seuil de dégâts >500mJ/cm2, 20ns, 20Hz à 1064nm



L'isolateur optique en cristal de quartz 12,7 mm isole la lumière polarisée linéaire 0 L'isolateur optique en cristal de quartz 12,7 mm isole la lumière polarisée linéaire 1



Produits standard d'isolateur optique :

Numéro d'article

Cote A

(mm)

Epaisseur A
(mm)

Isolation
(dB)

Longueur d'onde

(nm)
ISO1010-532 10x10 dix >20 532
ISO1212-532 12.7x12.7 12.7 >20 532
ISO1010-633 10x10 dix >20 633
ISO1212-633 12.7x12.7 12.7 >20 633
ISO1010-780 10x10 dix >20 780
ISO1212-780 12.7x12.7 12.7 >20 780
ISO1010-1064 10x10 dix >20 1064
ISO1212-1064 12.7x12.7 12.7 >20 1064
ISO1010-1550 10x10 dix >20 1550
ISO1212-1550 12.7x12.7 12.7 >20 1550




Graphiques de revêtement deIsolateur optique :



Isolateur optique 532nm

L'isolateur optique en cristal de quartz 12,7 mm isole la lumière polarisée linéaire 2




Isolateur optique 633nm

L'isolateur optique en cristal de quartz 12,7 mm isole la lumière polarisée linéaire 3




Isolateur optique 780nm

L'isolateur optique en cristal de quartz 12,7 mm isole la lumière polarisée linéaire 4




Isolateur optique 1064nm

L'isolateur optique en cristal de quartz 12,7 mm isole la lumière polarisée linéaire 5




Isolateur optique 1550nm

L'isolateur optique en cristal de quartz 12,7 mm isole la lumière polarisée linéaire 6
