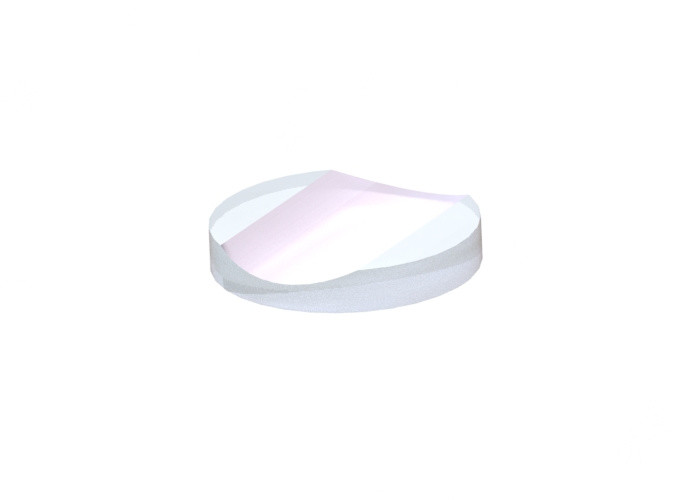

Lentille cylindrique négative non revêtue de lentille cylindrique optique de 25,4 mm

Aperçu:

Les lentilles cylindriques sont utilisées pour créer des lignes ou pour l'expansion du faisceau dans une direction.Leurs propriétés optiques et leurs aberrations correspondent à celles de l'optique sphérique.Star Optic propose des lentilles cylindriques plan-concaves et plan-convexes de forme rectangulaire, carrée et ronde.Les lentilles cylindriques rectangulaires et carrées possèdent un axe optique clairement défini.Les objectifs cylindriques ronds sont un peu plus difficiles à régler, mais peuvent être intégrés dans des montures d'objectif standard.

Semblables aux lentilles cylindriques plano-convexes rectangulaires, les lentilles cylindriques plano-convexes rondes sont utilisées dans la création de lignes.Et les lentilles cylindriques plano-concaves rondes sont similaires aux lentilles cylindriques plano-concaves rectangulaires utilisées dans l'expansion du faisceau.Cependant, et contrairement aux substrats rectangulaires, ces objectifs ont l'avantage de pouvoir être utilisés avec des montures d'objectifs standards.

Spécifications générales de la lentille cylindrique ronde plano-concave :

Matériel	N-BK7
Longueur d'onde de conception	632.8nm
Planéité de surface	N<3(0.5)@632.8nm
Qualité de surface	60/40 scratch-Dig
Tolérance de diamètre	+0/-0.2mm
Tolérance d'épaisseur	±0.2mm
Centrage	<3 minutes d'arc
Tolérance de distance focale	±2 %
Ouverture claire	>90 %
Chanfreiner	Protection<0.5mmx45°

Produits standardsDe Lentille Cylindrique Ronde Plano-concave :

Options de revêtement Of Lentille cylindrique ronde plano-concave :

Les lentilles cylindriques rondes standard de Star Optic ne sont pas traitées.Afin de réduire la quantité de lumière réfléchie par chaque surface de la lentille, des revêtements antireflet comprenant une couche de chanteur MgF2, un revêtement AR multicouche, un revêtement AR multicouche à large bande et un revêtement AR à double longueur d'onde sont également disponibles.

Revêtement MgF2 monocouche	Revêtement antireflet multicouche
Revêtement anti-reflet Boradband	Revêtement antireflet à double longueur d'onde

Options de montage pourLentille cylindrique ronde plano-concave :

Comme les lentilles sphériques, les lentilles cylindriques rondes peuvent être montées avec notre monture de lentille fixe ou réglable pour une utilisation plus facile.

Personnalisez votre propre objectif :

Vous avez toute liberté de conception et nous sommes en mesure de travailler avec des conceptions complexes pour vous fournir exactement ce dont vous avez besoin, y compris la conception optique, la conception mécanique et la conception de revêtement optique.
