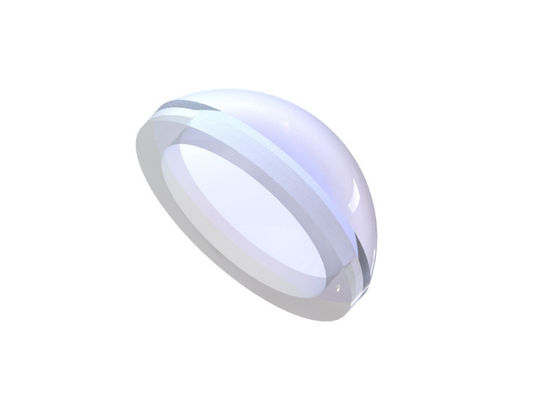

Lentille en verre sphérique saphir 25,4 mm

  • Sapphire Spherical Glass Lens 25.4mm
Lieu d'origine Wuhan, Chine
Nom de marque STAR OPTIC
Certification RoHS, ISO9001
Numéro de modèle Hommes
Quantité de commande min 5 pièces
Prix negotiable
Détails d'emballage Emballage sûr et sans poussière
Délai de livraison Négociable
Conditions de paiement T/T, Western Union, Paypal
Capacité d'approvisionnement 50000 pièces/mois

Contactez-moi pour des échantillons gratuits et des coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez des inquiétudes, nous fournissons une aide en ligne 24 heures sur 24.

x
Détails sur le produit
Nom du produit Lentille ménisque positive N-BK7 Substrat N-BK7
Usage minimiser l'aberration sphérique forme Surface convexe-concave
Taille 1 pouce, 2 pouces Finition de surface N
Mettre en évidence

Lentille en verre sphérique saphir

,

saphir de lentille de ménisque positif

,

lentille en verre sphérique 25
Laisser un message
Description de produit

Lentille ménisque positive, N-BK7, lentille à faible aberration sphérique

Aperçu:

Lentilles ménisques positives (convexes-concaves)sont conçus pour minimiser l'aberration sphérique.Lorsqu'il est utilisé en combinaison avec un autre objectif, un objectif à ménisque positif raccourcira la distance focale et augmentera l'ouverture numérique (NA) du système sans introduire d'aberration sphérique significative.Lorsqu'il est utilisé pour focaliser un faisceau collimaté, le côté convexe de la lentille doit faire face à la source pour minimiser l'aberration sphérique.Star Optic fournit des lentilles ménisques positives dans une variété de substrats et d'options de revêtement antireflet.



Lentille en verre sphérique saphir 25,4 mm 0







Spécifications générales de la lentille ménisque positive N-BK7 :

Matériel N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, Saphir Lentille en verre sphérique saphir 25,4 mm 1
Longueur d'onde de conception 546.1nm
Planéité de surface N<3(0.5)@632.8nm
Qualité de surface 60/40 scratch-Dig
Tolérance de diamètre +0/-0.2mm
Tolérance d'épaisseur ±0.2mm
Centrage <3 minutes d'arc
Tolérance de distance focale ±2 %
Ouverture claire >90 %
Chanfreiner Protection<0.5mmx45°







Produits standards deN-BK7Lentille ménisque positive :

Numéro de pièce Matériel

ré

(mm)

F

(mm)

R1

(mm)

R2

(mm)

TC

(mm)

Te

(mm)

Facebook

(mm)
PMEND25F50 N-BK7 25.4 50 20.58 90 6 2.5 45
PMEND25F100 N-BK7 25.4 100 32.1 82.2 3.6 2 95,9
PMEND25F125 N-BK7 25.4 125 40,6 106,9 3.3 2 121.2
PMEND25F150 N-BK7 25.4 150 49.1 131.6 3.1 2 146.3
PMEND25F200 N-BK7 25.4 200 66.2 182.2 2.8 2 196,5
PMEND25F300 N-BK7 25.4 300 100,9 288.2 2.5 2 296,5
PMEND25F500 N-BK7 25.4 500 123,9 235 3.5 3.2 495.4
PMEND50F100 N-BK7 50,8 100 30.3 65,8 9.7 1.1 88,8
PMEND50F150 N-BK7 50,8 150 47,9 119.3 7.3 2.7 141.7
PMEND50F200 N-BK7 50,8 200 65.2 171.6 6.2 2.9 192.9
PMEND50F250 N-BK7 50,8 250 82,5 224.7 5.5 2.9 243,5
PMEND50F300 N-BK7 50,8 300 100.1 279.1 5.1 3 293.8







Options de revêtement OFN-BK7Lentille ménisque positive :

Les lentilles ménisques positives supérieures à la norme de Star Optic ne sont pas revêtues.Afin de réduire la quantité de lumière réfléchie par chaque surface de la lentille, des revêtements antireflet comprenant une couche de chanteur MgF2, un revêtement AR multicouche, un revêtement AR multicouche à large bande et un revêtement AR à double longueur d'onde sont également disponibles.



Revêtement MgF2 monocouche Revêtement antireflet multicouche
Lentille en verre sphérique saphir 25,4 mm 2 Lentille en verre sphérique saphir 25,4 mm 3



Revêtement anti-reflet Boradband



Revêtement antireflet à double longueur d'onde
Lentille en verre sphérique saphir 25,4 mm 4 Lentille en verre sphérique saphir 25,4 mm 5






Options de montage pour lentille ménisque positive :

Les lentilles ménisques positives supérieures à la norme de Star Optic ne sont pas montées.Cependant, nous pouvons fournir une monture fixe et une monture réglable pour nos objectifs.



Monture d'objectif fixe



Lentille en verre sphérique saphir 25,4 mm 6



Lentille en verre sphérique saphir 25,4 mm 7

Monture d'objectif réglable



Lentille en verre sphérique saphir 25,4 mm 8



Lentille en verre sphérique saphir 25,4 mm 9







Personnalisez votre propre objectif :

Vous avez toute liberté de conception et nous sommes en mesure de travailler avec des conceptions complexes pour vous fournir exactement ce dont vous avez besoin, y compris la conception optique, la conception mécanique et la conception de revêtement optique.



Conception Zemax

Lentille en verre sphérique saphir 25,4 mm 10

Conception Zemax

Lentille en verre sphérique saphir 25,4 mm 11



Conception SolidWorks

Lentille en verre sphérique saphir 25,4 mm 12



Conception de revêtement en couche mince

Lentille en verre sphérique saphir 25,4 mm 13
